เครื่องไวร์คัท อีดีเอ็ม AL Series สุดยอดความแม่นยำ ด้วยเทคโนโลยีจาก โซดิก

11 ก.ย. 2561
  • Share :

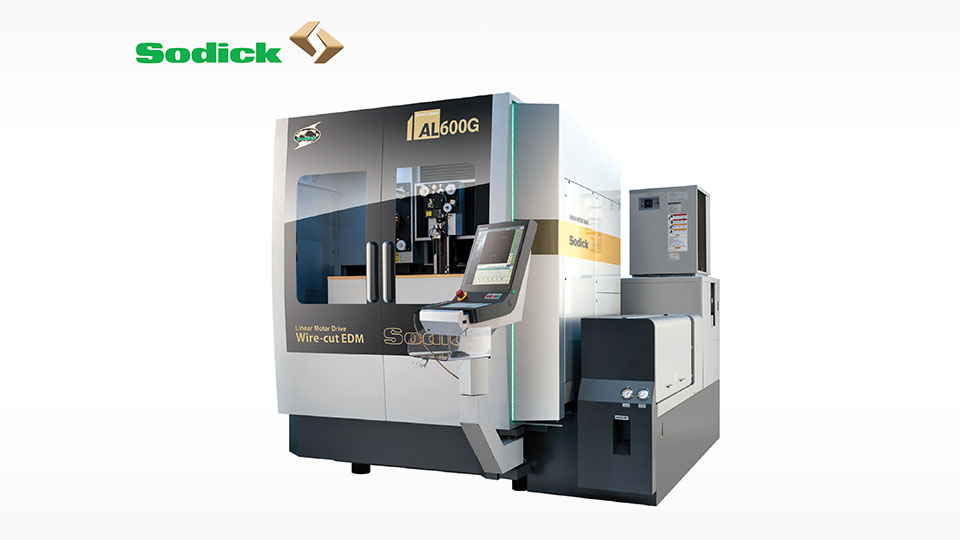

เครื่องไวร์คัท อีดีเอ็ม AL Series จากโซดิก (Sodick AL Series Wire-cut EDM machine) ที่โดดเด่นด้วยชุดขับมอเตอร์เชิงเส้นแบบเที่ยงตรงสูง (high precision linear motor drive) ช่วยยกระดับความสามารถในการตัดชิ้นงาน โดยเฉพาะอย่างยิ่งการตัดชิ้นงานที่ต้องการความเที่ยงตรงสูง (precision workpieces)

AL Series จากโซดิก เป็นเครื่องตัดที่ให้ความแม่นยำสูง อันเป็นผลลัพธ์จากการพัฒนาเทคโนโลยีสำคัญของโซดิก คือ ชุดขับมอเตอร์เชิงเส้น (linear motor drive) ลูกค้าจึงมั่นใจได้ว่า  AL Series จากโซดิก จะให้ประสิทธิภาพในการตัดงานได้สูงสุด


รายละเอียดเชิงเทคนิค สำหรับ Sodick AL Series Wire-cut EDM machine

Technical Specifications AL400G AL600G
X - Axis Travel (mm) 400 600
Y - Axis Travel (mm) 300 400
Z - Axis Travel (mm) 250 350
U x V axis Travel (mm) 150 x 150 mm 150 x 150 mm
Taper angle (130 mm) +/- 25 degrees +/- 25 degrees
Work Tank Dimensions (W x D) 850 x 610 mm 3-phase 50/60Hz 13 kVA
Max. Workpiece Weight 500 kgs. 1,000 kgs.
Wire Diameter (mm) 0.1 - 0.3 (Option 0.05 mm) 0.1 - 0.3 (Option 0.05 mm)
Wire Tension 3 ~ 23N 3 ~ 23N
Max. Wire Speed 420 mm/sec 420 mm/sec
Distance from Floor to Tabletop 995 mm 995 mm
Machine Tool Dimensions (W x D x H) 2115 x 2500 x 2230 mm 2495 x 2895 x 2345 mm
Machine installation dimensions W x D (mm) 3350 x 3850 3780 x 4245
Machine Tool Weight 3,400 kgs. 4,600 kgs.
Total Power Input 3-phase 50/60Hz 13 kVA 3-phase 50/60Hz 13 kVA



Dielectric Tank AL400G AL600G
External Dimensions (W x D) 700 x 2,155 mm 790 x 2,505 mm
Weight 400 kgs. 600 kgs.
Capacity 600 liters 800 liters
Dielectric Filtration System 3 Eco Filters 3 Eco Filters
Deionizer Ion Exchange Resin (18 liters) Ion Exchange Resin (18 liters)



CNC Specifications SPW
Maximum Machining Current 40A
NC Unit Multitasking OS, M4-LINK
User’s Memory Capacity Editing: 100,000 Blocks, Saving: 30MB
Data Storage Medium SSD, External Memory
Input Medium External Memory, Tuch Panel, Screen Keyboard, LAN
Display Type 19” TFT-LCD
Character Set Alphanumeric Characters and Symbols
Keyboard Standard 101 Keys, Function Keys
Position Command Incremental and Absolute
Maximum Input Commands +/-999999.999/+/-99999.9999/+/-9999.99999/+/-99.999999 (switchable)
Machining Conditions Storage Capacity 10,000 Conditions (C0000 to C9999)
Offset Data Storage Capacity 10,000 Conditions (H0000 to H9999)
Program Sequence number N0000000000 to N9999999999
Subprogram Nesting Levels 60
Q Command Nesting Levels 7
Number of Coordinators 60
Q Command Nesting Levels 7
Simultaneously Control Axes Max. 4 Axes (SPW-E Max. 8 Axes)
Positioning Control System Semi-Closed Loop and Full-Closed Loop (Linear Scale)
Driving System Capable of controlling both linear motor and rotary motor
Error Compensation Pitch error (each axis), plane pitch error/torque/torsion/workpiece tilt/workpiece distortion
Editing Editing during cutting operation, 2 files simultaneous editing
Graphics (with program check) XY plane, XY-XZ plane, 3D, drawing during cutting operation, background graphics, cutting location
Software Heart-NC, Antivirus, ECO mode

สนใจสอบถามเพิ่มเติมที่:
บริษัท โซดิก (ประเทศไทย) จำกัด
โทร. 02-529-3925
Email: sales2@sodick.co.th
website: www.sodick.co.th

Inquiry for AL400G / AL600G

ที่มา : Sodick (Thailand) Co., Ltd.
