การขึ้นรูปแบบรีดเย็นโดยไม่เกิดเศษบน Involute Spline, Spiral Serrations, Oil grooves และ Threads ด้วยขั้นตอนของ OSG-EX-CELL-O สามารถขึ้นรูปโดยใช้เวลาเพียงไม่กี่วินาที เร็วกว่าการขึ้นรูปแบบตัดเฉือนโลหะหลายเท่า นอกจากนี้ Spline ที่ผ่านการขึ้นรูปแบบรีดเย็นจะสามารถรับแรงได้สูง คุณภาพพื้นผิวและความแม่นยำดีเยี่ยม

บริษัท OSG ผลิต Rack Dies คุณภาพสูงเป็นที่รู้จักทั่วโลก Rack Dies นำไปใช้ในการผลิตขึ้นรูปตามความต้องการโดยควบคุมด้วยเครื่องCNC ในขั้นตอนการรีด เนื้อโลหะที่ถูกรีดจะไหลไปตามช่องว่างของฟันบน Rack die ในขณะที่ชิ้นงานจะหมุนจะเป็นการขึ้นรูปต่อเนื่อง จนในที่สุดได้รูปร่างตามร่องฟันของ rack die หลังจากนั้นจะเป็นการรีดปรับคุมขนาดและผิวให้ได้ตามพิกัดที่กำหนด

เครื่อง CNC Spline Rolling ความละเอียดสูง ซีรี่ส์ XK จาก OSG EX-CELL-O มีความทันสมัยและเป็นที่ต้องการของตลาดเพิ่มขึ้นอย่างต่อเนื่อง โดยมีลักษณะเด่นดังนี้

• เป็นเครื่อง CNC spline rolling  แบบ 2, 4, 6, 8 แกน
• ง่ายและมีความคล่องตัวในการติดตั้งทูล
• ฟังก์ชั่น CNC ที่หลากหลาย พัฒนามา ให้เหมาะกับคุณภาพที่ดีของฟันเฟือง
• ขนาดกะทัดรัด และ ประหยัดพลังงาน
• การเคลื่อนที่ในการรีดทั้งหมด ขับเคลื่อนโดยใช้แกน CNC ไม่มีการใช้ไฮดรอลิก ส่งผลดีต่อผู้ใช้งานดังนี้:
  • แก้ไขขนาดชิ้นงานได้อย่างง่ายดายด้วยระบบ CNC
  • แก้ไข Pitch error ได้ด้วยระบบ CNC
  • ตั้ง Rolling Speed ให้เปลี่ยนแปลงไปตามสเปกชิ้นงานได้
  • คุณภาพสูงขึ้น อัตราของเสียต่ำ
  • ประหยัดเวลาในการเปลี่ยนทูล
  • Cycle time เร็วขึ้น

ไฮไลต์

การรีด Spline บนเพลากลวง

ชิ้นส่วนสมัยใหม่นั้น เน้นการออกแบบให้มีน้ำหนักเบา เพลากลวงและชิ้นส่วนที่มีรูกลวงจึงกำลังเข้ามาแทนที่ชิ้นส่วนที่เป็นแท่งตัน OSG EX-CELL-O จึงได้ผลิตขั้นตอนการรีด เฟือง Spline แบบใหม่ ที่ถึงแม้ขนาดของเพลาจะมีความหนาเพียงไม่กี่มิลลิเมตร แต่ก็สามารถรีดได้อย่างดีเยี่ยม

ขั้นตอนประกอบฟันเฟือง (Spline) งานละเอียด

ยิ่ง Clearance ระหว่างเพลากับรูเพลามีน้อยเท่าใด การประกอบเข้าด้วยกันก็จะยากขึ้น จนกลายเป็นความท้าทายในงานประกอบ เราขอเสนอ Special tool และ เทคโนโลยี่ในการประกอบทั้งแบบแมนนวน และ ออโตเพื่อแก้ไขปัญหาเหล่านี้

การทำร่องแหวนบนวัสดุก่อนรีดฟันเฟือง

การทำร่อง Groove บน เฟือง Spline ที่ผ่านการชุบแข็ง ใช้ต้นทุนค่อนข้างสูง ด้วยเทคโนโลยีที่จดลิขสิทธ์ของเรา เราสามารถทำร่อง Groove ตั้งแต่ขั้นตอนการกลึงชิ้นงาน และ สามารถรักษาให้ร่อง Groove คงรูปร่างในระหว่างรีดเฟือง Spline ได้อย่างแม่นยำและคุณภาพดีเยี่ยม

เทคนิคการทำด้านไกด์ในงานสวมอัด

เพื่อเป็นการทำให้ไม่มี Radial backlash spline ถูกออกแบบให้การสวมอัดเป็นแบบ Press fit ดังนั้ความกว้างของฟัน Spline บนเพลา จะมากกว่าช่องว่างของฟัน Spline ในเสื้อ ซึ่งทำให้การสวมเข้าด้วยกับแบบแมนนวลทำไม่ได้ ด้วยเทคโนโลยี่เรื่องการทำ Chamfer ของเราทำให้การสวมอัด ด้วนระบบอัตโนมัติ ทำได้ดียิ่งขึ้น

เทคนิคด้านเครื่องมือ

ด้วยประสบการณ์นานหลายปี OSG EX-CELL-O ไม่ได้ผลิตได้เพียง เฟือง Spline แสตนดาร์ดที่มีมุมอัด (Pressure angle) 20°～45° เท่านั้น แต่ยังสามารถผลิตThreads, Oil Grooves, Ring Grooves, Knurls และ เฟืองแบบพิเศษ จากการออกแบบ Rack Dies ของเรา เราเลือกใช้วัสดุเครื่องมือที่ผ่านการคัดเลือกมาแล้วซึ่งมีความเหนียวและความทนทานอย่างดี และผ่านขั้นตอนการชุบแข็ง และ การเจียรละเอียดคุณภาพสูง

จากการทดสอบจริง อายุการใช้งานของ Rack Dies 1 เซ็ทสามารถรีดชิ้นงานได้มากกว่า 250,000 ชิ้น ซึ่งอาจจะขึ้นอยู่กับลักษณะเฟืองและคุณภาพวัสดุชิ้นงานรีดด้วย และเรายังมีบริการ Surface Treatment เช่นการทำ Nitriding เพื่อเพิ่มอายุการใช้งานทูล การ Regrind Rack Dies ซึ่งสามารถ Regrind ได้หลายครั้ง

สำหรับตัวอย่างของ Special dies ต่างๆมีดังนี้ Dies รีดร่อง Groove, Dies ทำแชมเฟอร์ และ Dies รีด Spline เฉียง

เครือข่ายเทคโนโลยีระดับโลก

บริษัทในเครือของ OSG มีฐานการผลิตแม่พิมพ์รีดเกลียว (Rolling Dies) อยู่ใน9ประเทศ (สหรัฐอเมริกา, เม็กซิโก, เยอรมัน, ญี่ปุ่น, จีน,ไต้หวัน, ไทย,เกาหลีใต้, อินเดีย)และเป็นรายใหญ่ที่สุดในโลก โดยมีกำลังการผลิต Rolling dies มากกว่า 20,000 เซ็ท/เดือน นอกจากนี้ฐานการผลิตแต่ละประเทศยังมีผู้ออกแบบRolling dies และเอนจิเนียร์ฝ่ายผลิตที่คอยช่วยเหลือ พัฒนาค้นคว้าให้ได้ Rolling dies ที่เหมาะสมกับการใช้งานมากที่สุด และมีความพร้อมกับระบบการวิเคราะห์ประเมินประสิทธิภาพ Rolling dies

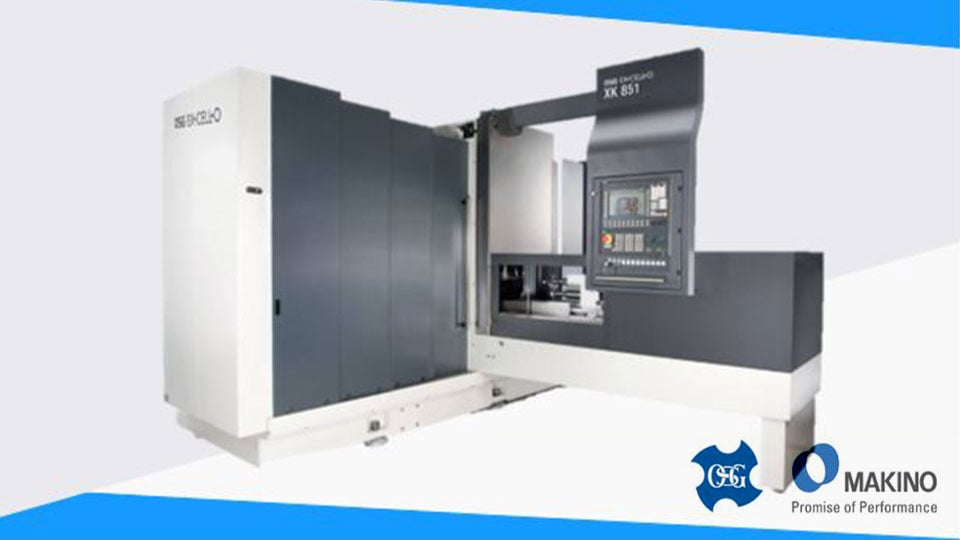

XK 825, XK837, XK 851 (2E/4E/6E/8E)

OSG EX-CELL-O ทำการค้นคว้าพัฒนาเทคโนโลยีการผลิตแบบใหม่ล่าสุดออกมาเป็นซีรี่ส์XK8 เพื่อตอบสนองความต้องการที่หลากหลาย เน้นการออกแบบให้เหมาะกับ Drive Shaft, Axle Shaft และพัฒนาขึ้นให้สามารถรีดชิ้นส่วนรถยนต์ไฟฟ้าได้

ลักษณะเด่น : เครื่องจักรมีให้เลือกแบบ 2, 4, 6, 8 แกน

• ในขั้นตอนการรีดฟันเฟือง (Spline) มักเกิดปัญหาอย่างเช่นความละเอียด Taper ต่ำลงจากการไหลของเนื้อวัสดุที่ไม่สม่ำเสมอ การขยายหรือหดตัวจากความร้อนตอนชุบแข็ง สามารถแก้ไขได้จากการควบคุม Taper ด้วยแกน CNC
• ระยะระหว่างแกนสามารถรองรับได้กว้างตั้งแต่ 5.5”- 8.0” ขอบเขต O.D. ของชิ้นงานรีด จึงมีระยะกว้าง
• พัฒนาความสามารถในการทำงานด้วยระบบควบคุม FANUC พร้อมหน้าจอสัมผัส HMI
• รองรับตัวควบคุม SIEMENS 840D SL
• เพิ่ม feed rate แกนแนวนอนและแนวตั้งให้เร็วขึ้น
• ตัวเครื่องมีขนาดกะทัดรัดมากขึ้นจากการลดพื้นที่แต่ละส่วน

XK 837, XK851, XK875, XK1275

XK8 Series เป็นเครื่องรีดที่ถูกพัฒนามาให้เหมาะกับการขึ้นรูปฟันเฟือง (Spline) แบบ Involute curve นับตั้งแต่มีการพัฒนาเครื่อง CNC รีดฟันเฟืองในปี ค.ศ. 2002 ก็มีการผลิตเพิ่มขึ้นและถูกนำไปใช้ในไลน์ผลิตหลายแห่งทั่วโลก เนื่องจากมีความน่าเชื่อถือสูงและได้คุณภาพที่ยอดเยี่ยม แนวคิดและขั้นตอนการผลิตที่ทำการพัฒนามาหลายปีของเครื่องคือ ทำขึ้นมาให้เหมาะสมกับขั้นตอนการรีดชิ้นส่วนที่มีรูปร่างซับซ้อนและมีน้ำหนัก โดยเฉพาะอย่างยิ่งกับฟันเฟือง (Spline) Shaft ที่มีความยาว หรือกับงานรีดเพียง1รอบแต่ขึ้นรูปได้หลายจุด ซึ่งประหยัดต้นทุนได้อย่างดีเยี่ยม

ลักษณะเด่น : เทคโนโลยีการขึ้นรูปแบบเย็นใหม่ล่าสุดที่ส่งผลดีต่อกระบวนการรีดขึ้นรูป

• แกนเคลื่อนที่ทั้งหมดควบคุมเป็นตัวเลข
• สามารถรีดชิ้นงานที่มีจำนวนฟันแตกต่างกันได้ โดยไม่ต้องเปลี่ยนเครื่องมือ
• สามารถเปลี่ยนระยะระหว่าง Dies ได้อย่างต่อเนื่องในระหว่างรีด สามารถเซ็ท Rolling Speed ด้วยโปรแกรมได้อย่างอิสระ
• เครื่องไม่มีระบบไฮดรอลิกทำให้ขนาดของเครื่องเล็กลงและเสียงรบกวนระหว่างทำงานน้อยลง
• กลไกเครื่องไม่ซับซ้อน ลดเวลาที่ใช้เปลี่ยนเครื่องมือน้อยลง
• มีความยืดหยุ่นสูง เหมาะกับการขึ้นรูปแบบเย็นที่ต้องผลิตจำนวนมาก
