Laser Confocal Microscope กล้องจุลทรรศน์สำหรับถ่ายภาพสามมิติในระดับนาโนเมตร

13 มิ.ย. 2561
  • Share :

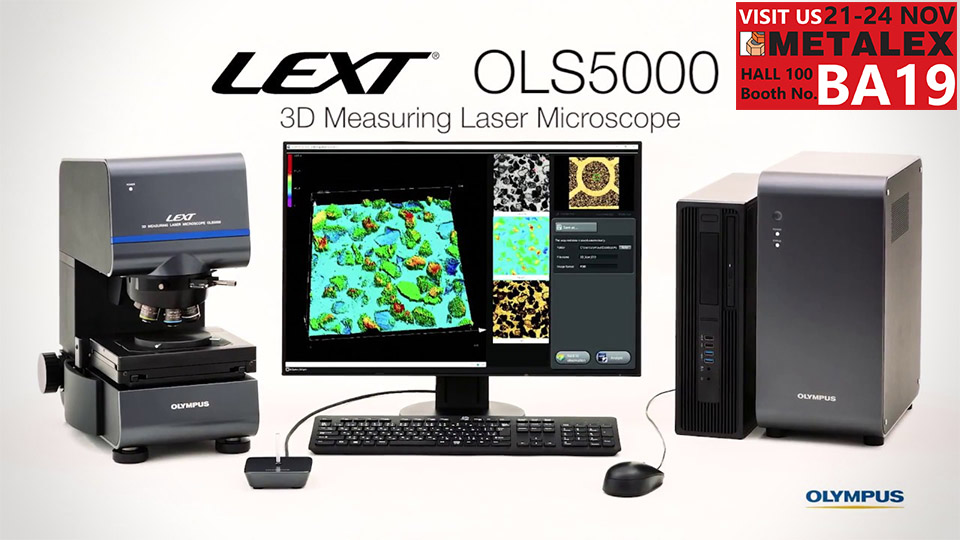

กล้องจุลทรรศน์ Laser Confocal Microscope ยี่ห้อ Olympus รุ่น OLS5000 เป็นกล้องจุลทรรศน์ที่ประกอบด้วยระบบเลนส์สองระบบด้วยกัน ได้แก่ ระบบเลนส์สำหรับดูภาพสีและระบบเลนส์ของ Laser Confocal ซึ่งทำให้กล้องจุลทรรศน์รุ่นนี้สามารถถ่ายภาพสีจริง พร้อมเก็บรายละเอียดของชิ้นงานเป็นลักษณะสามมิติที่ความละเอียดสูงได้ โดยในโหมด Laser Confocal จะมีการใช้งาน Laser ที่ความยาวคลื่นแสง 405 nm แทนที่การใช้แสงขาว เพื่อให้ได้ภาพที่มีความละเอียดมากกว่ากล้องจุลทรรศน์ทั่วไป

รองรับชิ้นงานที่หลากหลาย
Olympus OLS5000 มี Option สำหรับรองรับชิ้นงานที่มีขนาดใหญ่ได้ โดยสามารถรองรับชิ้นงานขนาดใหญ่สุดได้เท่ากับ 210 มิลลิเมตร และนอกจากนี้ ยังมี XY-Stage ขนาด 300x300 มิลลิเมตร รองรับการถ่ายชิ้นงานประเภท Wafer ได้

Ultra high-definition (UHD) mode
ด้วยเทคโนโลยีในการถ่ายภาพล่าสุด กล้อง OLS5000 สามารถ Scan ภาพได้ที่ความละเอียด 4,096 พิกเซล เพื่อให้ได้ภาพที่มีความละเอียด และเพิ่มความแม่นยำในการวัดได้

Excellent Lateral Resolution
ด้วยการใช้ Laser สีม่วงในการถ่ายภาพ ร่วมกับเลนส์ที่ออกแบบมาพิเศษ ทำให้ OLS5000 สามารถถ่ายภาพที่ความละเอียดสูงสุดเท่ากับ 0.12 ไมโครเมตรได้

เหมาะสำหรับงานประเภทต่าง ๆ ดังนี้

  • การถ่ายภาพชิ้นงานที่ต้องการความละเอียดสูง และไม่ต้องการการเตรียมชิ้นงาน
  • การวัดขนาดและวิเคราะห์ผิวของชิ้นงานจากภาพสามมิติ
  • การวัดขนาดชิ้นงานทั่วไปแบบสองมิติ
  • การวัด Surface Roughness ของชิ้นงานแบบไม่สัมผัส ตามมาตรฐาน ISO25178 และ ISO4287
  • การวัดความหนาของฟิล์มที่โปร่งแสงได้ โดยไม่ต้องทำการเตรียมชิ้นงาน



สนใจสอบถามเพิ่มเติมที่

บริษัท ควอลิตี้ รีพอร์ท จำกัด

โทร. 02 946 9988

e-mail donrudee@qualityreport.co.th

www.qualityreport.co.th



ที่มา : Quality Report Co., Ltd.
